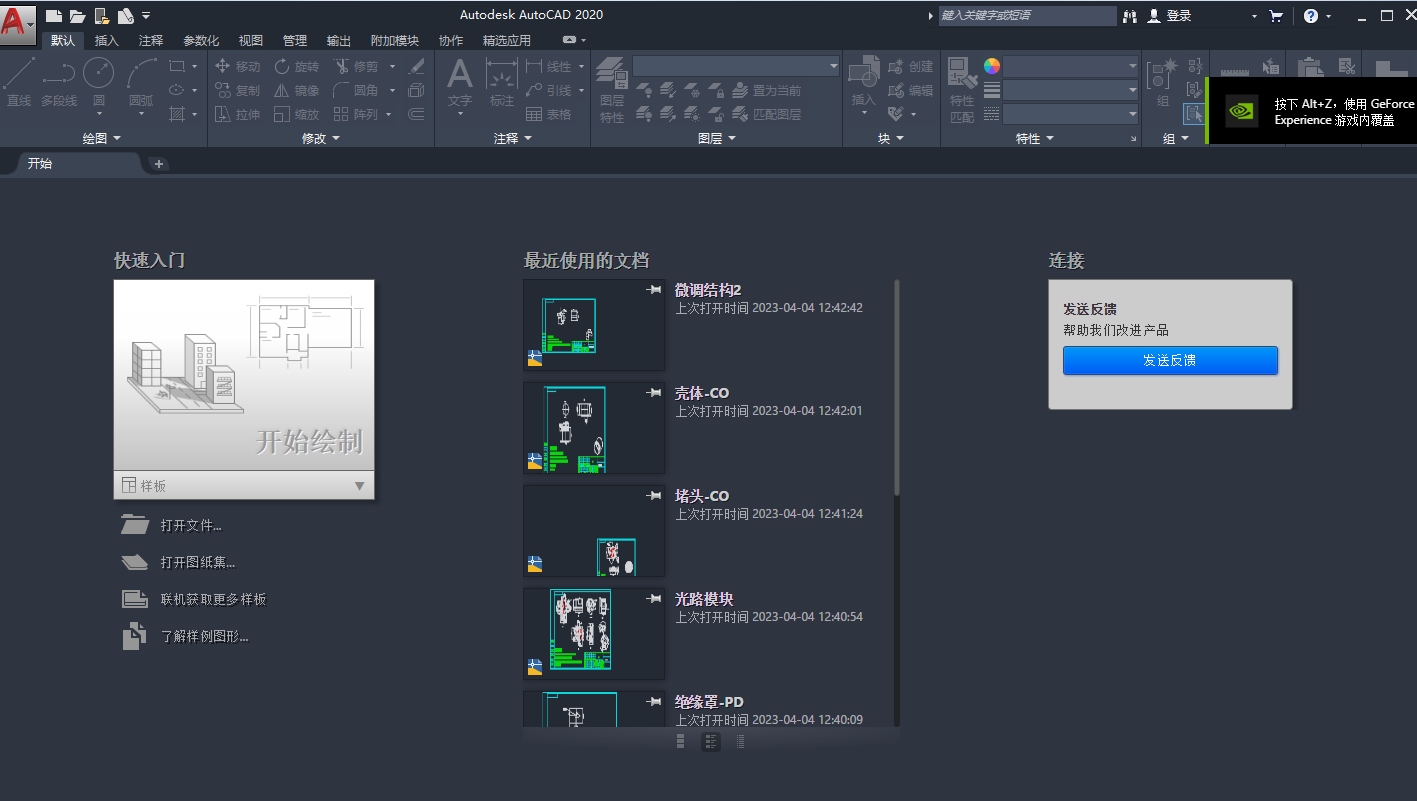

打开CAD，会不会？打开了CAD接下来就开始绘图啦！~绘图前要做什么准备呢，如果是绘简单图（那种几横几笔）就不用准备什么了，如果绘制的是复杂工程图呢，我们就要好好准备一下了！

　　一 、取得要绘制的样品所有尺寸（不管要绘什么东西，尺寸一定要其全）。

　　二 、建图层：图层相当于几张透明纸一样，它们的关系既独立又关联；想想看，分别在每张透明纸绘图会有什么样的效果，如果其中有一张不要了拿走就是了。

　　CAD里面有个默认图层，0图层。我们可以再建实线图层、辅助线图层、中心线图层、标注图层等等，建图层最好设置颜色和线型来进行区分。

　　技巧：图层除了可以设置颜色和线型来区分，还有三个很好用的工具：

　　锁定：当图层被锁定时，可显示，可以绘图，可做当前图层，但不可以修改任何对像。

　　冻结：当图层被冻结时，不显示，不可以绘图，不可以做当胆图层，不可以做任何修改。

　　开关：当图层被关掉时，不显示，可以绘图，可以做当前图层，不可以修改，但可以用参数删除。

　　好好运用上面方法，包你绘图事半功倍。

　　三、图层都设置好了，再下来找绘图的定位点、绘制中心线和一些辅助线。

　　四、接着就开始绘图了，绘图时要注意善用图层。

　　五、图绘完了，打上标注，并对一些特殊部位做一些解释说明。

　　六、校对图形。

　　七、没问题的话就可以出图了。

　　小技巧：

　　01、常用快捷键（*后面是快捷键命令全称）

　　注意：使用这些快捷键的前提条件一定要把CAD里面的“Windows标准加速键”打开，默认为开。如果不行你可以输入OP命令→用户系统配置→Windows标准加速键→在前面打个√就OK了→确定。

　　02、常用标注命令

　　DLI：（直线标注）DAL：（对齐标注）DRA：（半径标注）

　　DDI：（直径标注）DAN：（角度标注）DCE：（中心标注）

　　DOR：（点标注）LE：（快速引出标注）DBA：（基线标注）

　　03、特殊文本输入方法

　　%%C=?

　　%%P=±

　　%%D=o

　　％％u下划线开或关，Sample：this %%uchen%%u，等同于：this chen

　　％％o上划线开或关

　　04、巧借EXCEL在CAD中绘曲线

　　在工程计算时，经常要用AutoCAD画出一条曲线，而这条曲线如果是由多个坐标点连接成的，输入起来就麻烦，而且容易出错。如果利用EXCEL应用程序来保存数据，并与CAD巧妙地结合起来，就能很容易地画出该曲线。

　　具体方法为：

　　首先，在Excel中输入坐标值。我们将x坐标值放入A列，y坐标值放入到B列，再将A列和B列合并成C列，由于AutoCAD中二维坐标点之间是用逗号隔开的，所以我们在C2单元格中输入："=A2&","&B2"，C2中就出现了一对坐标值。我们用鼠标拖动的方法将C2 的的公式进行复制，就可以得到一组坐标值。

　　其次，选出所需画线的点的坐标值，如上例中C列数据，将其复制到剪贴板上，即按Excel中的复制按钮来完成此工作。　　最后，打开AutoCAD，在命令行处键入spline (画曲线命令)，出现提示："Object/："，再在此位置处点击鼠标右键，弹出菜单，在菜单中选择Paste命令，这样在Excel中的坐标值就传送到了AutoCAD中，并自动连接成曲线，单击鼠标右键，取消继续画线状态，曲线就画好了。

　　通过上面的方法，可以很方便地绘制各种曲线或折线，并且在Excel中很容易地修改并保存坐标值。

　　05、CAD表格制作

　　AutoCAD尽管有强大的图形功能，但表格处理功能相对较弱，而在实际工作中，往往需要在AutoCAD中制作各种表格，如工程数量表等，如何高效制作表格，是一个很实用的问题。

　　在AutoCAD环境下用手工画线方法绘制表格，然后，再在表格中填写文字，不但效率低下，而且，很难精确控制文字的书写位置，文字排版也很成问题。尽管AutoCAD支持对象链接与嵌入，可以插入Word或Excel表格，但是一方面修改起来不是很方便，一点小小的修改就得进入Word或Excel，修改完成后，又得退回到AutoCAD，另一方面，一些特殊符号如一级钢筋符号以及二级钢筋符号等，在Word或Excel中很难输入，那么有没有两全其美的方法呢，经过探索，可以这样较好解决：先在Excel中制完表格，复制到剪贴板，然后再在AutoCAD环境下选择edit菜单中的Paste special，选择作为AutoCAD Entities，确定以后，表格即转化成AutoCAD实体，用explode炸开，即可以编辑其中的线条及方字，非常方便。

　　06、CAD绘图环境设置

　　1、CAD不同于别的应用软件，要滚动条，且滚动条占屏幕空间，你可以输入：OP→显示→窗口元素→图形窗口中显示滚动条前面的√去掉就可以了→确定。那样滚动条就没了。

　　2、大家都知道CAD的绘图窗口黑呼呼的，如果你不喜欢，想换种绘图背景，就可以输入：OP→显示→窗口元素→颜色→窗口元素下面选择模型空间背景→再选择你要的颜色→应用并关闭→OK了。同样的方法也可以设置命令窗口背景及字体。

　　3、如果你觉得绘图窗口还不够大，也可以把布局和模型选项卡给关掉：OP→显示→显示布局和模型选项卡前面的√去掉就OK了→确定。

　　4、用久了CAD的朋友都知道空格或回车键可以重复上一个命令，右击会弹出一个菜单，如果想要右击直接重复上一个命令行不行，OK，当然行：OP→用户系统配置→Windows标准→绘图区域中使用快捷菜单前面的√去掉就行了（默认打√）就行了→确定。

　　5、如果你的CAD给你或给别人设置的乱七八糟的，如果你的CAD菜单和工具都不见了，咋公。输入：OP→配置→重置→确定就OK了。

　　OP命令是专用来设置CAD绘图环境的，还有很多很多功能，俺讲不完……

　　07、CAD能拉伸字来做实体吗？

　　答案是肯定的。输入文字或汉字后，用txtexp命令来炸开文字或汉字，再稍微修改一下，用EXT命令来拉伸，你就能看到实体字了。

　　08、修改镜像文字

　　大家有没有试着比一下MI命令，当镜像图形的时候，图形会反过来，当镜像文字的时候，文字会反过来吗？不会是吧。这时候该用mirrtext命令了，它就是用来修改文字镜像属性的。试试看，文字会不会反过来。

　　9、如何把CAD图放到WORD或别的软件去呢？

　　用屏拷键print可把CAD图复到word、excel里面，但需注意背景，别CAD绘图背景改成白了好看点。

　　10、密技：快速绘制三视图

　　立体画好了，怎么快速绘制三视图呢，有人会想到在布局里面生成四个视口，分别为立体视图、主视图、左视图、府视图，这样方法是不错，不过标注怎么办？是能标注，但标出来对吗？CAD没有PRO/E的功能，可以生成工程图，咋办，一个视图一个视图的绘制，太麻烦了吧。。看看我是怎么绘三视图吧。

　　立体搞定后→再新建一个文件→在新文件里面输入V命令→把当前视图改成西南等轴测→再用UCS命令下的V（视图）子命令→切换到立体文件去→再用LA命令建一个“生成三视图”的图层→用V命令把当前视图改成主视图→把当前图层改成“生成三视图”并锁定其它图层→消隐并设置消隐变量（dispsilh）设置成0→这时我们看到的是实体的主视，就把实体主视再描绘一篇→选择所有对象并剪切→切换的新文件那里去并粘贴→OK看到了吗，主视图搞定。

　　左视图、府视图方法一样。呵呵下面知道怎么搞定了吧。
